Подвесные мостовые краны: устройство, виды, преимущества и выбор

Содержание

Подвесные мостовые краны занимают важное место в современном промышленном оборудовании. Они используются в цехах, складских комплексах, производственных линиях для перемещения тяжелых грузов в ограниченном пространстве. В отличие от опорных кранов, подвесная конструкция монтируется не на полу, а на потолочных балках или фермах здания, что позволяет максимально эффективно использовать площадь цеха. Такие механизмы незаменимы в машиностроении, металлургии, логистических центрах и на сборочных участках. В статье подробно рассматриваются устройство подвесных мостовых кранов, их разновидности, ключевые преимущества и критерии выбора оптимальной модели для бизнеса. Подробнее по ссылке.

Устройство и принцип работы подвесного мостового крана

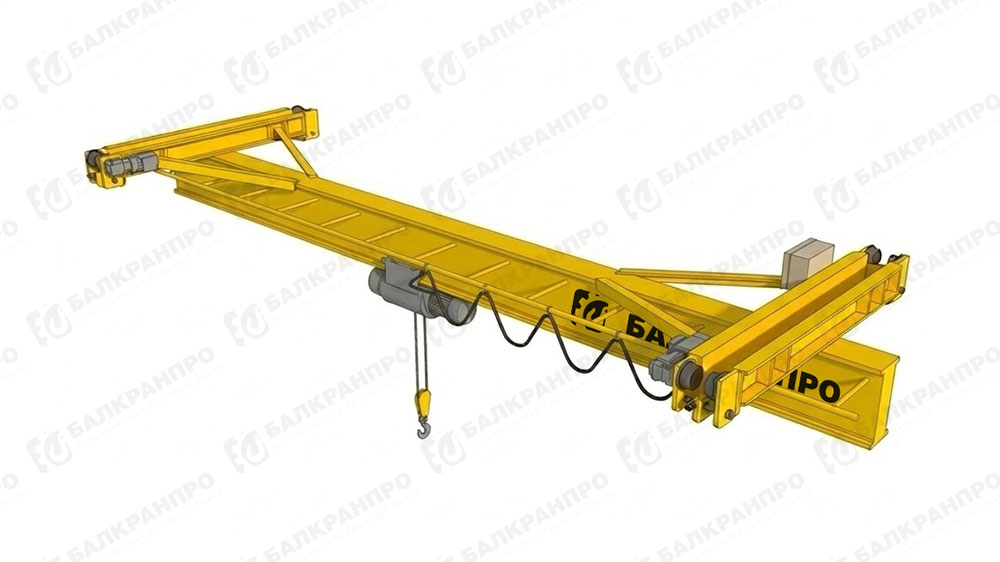

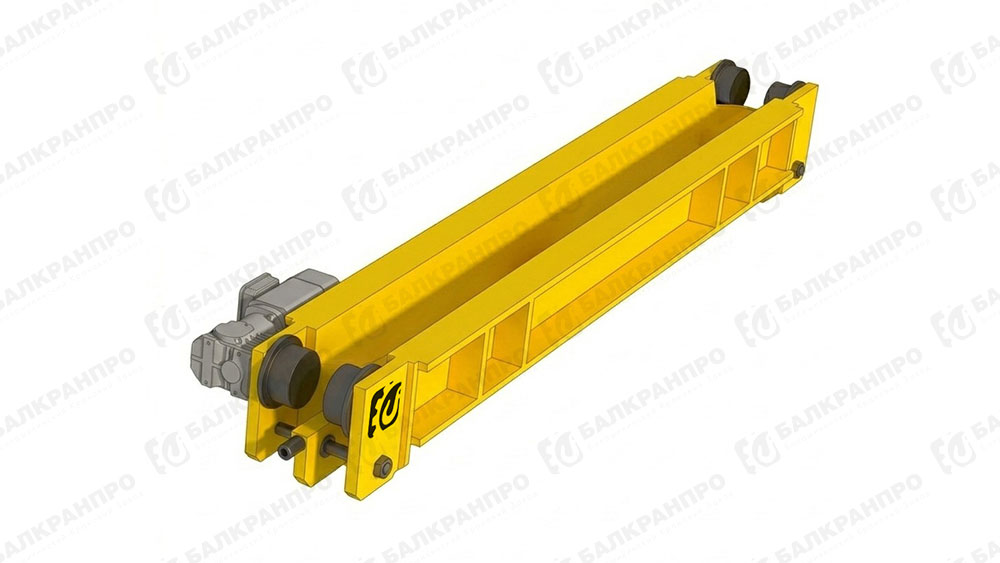

Конструктивно подвесной мостовой кран состоит из нескольких основных узлов: грузовой тележки (таль), моста (главной балки), концевых балок с ходовыми колёсами и системы управления. Мост перемещается по подкрановым путям, которые закреплены на потолочных перекрытиях или колоннах здания. Тележка, в свою очередь, движется вдоль моста, обеспечивая подъем и опускание груза. Привод механизмов передвижения и подъема — электрический (реже ручной). Управление осуществляется с помощью кнопочного пульта, радиопульта или из кабины оператора. Благодаря тому, что весь кран расположен в верхней зоне, рабочая зона внизу остается свободной от колонн и стоек, что значительно повышает манёвренность напольного транспорта и безопасность персонала.

Основные виды подвесных мостовых кранов

Классификация таких кранов зависит от типа привода, грузоподъёмности и особенностей конструкции.

Однобалочные подвесные краны. Имеют одну несущую балку. Оптимальны для лёгких и средних нагрузок (грузоподъёмность до 5–10 тонн). Просты в монтаже, доступны по цене, широко применяются в ремонтных мастерских и небольших цехах.
Двухбалочные подвесные краны. Оснащены двумя параллельными балками, что повышает жёсткость и устойчивость. Способны поднимать грузы от 10 до 32 тонн и более. Используются на тяжёлых производствах, металлургических складах, в литейных цехах.
Краны с ручным приводом. Перемещение груза осуществляется мускульной силой оператора. Применяются при редкой работе с грузами до 3–5 тонн, где не требуется высокая скорость.
Электрические подвесные краны. Оснащены талью и моторами передвижения. Позволяют точно дозировать скорость, дистанционно управлять процессом. Наиболее распространены в современной промышленности.
Краны с управлением из кабины. Кабина оператора закреплена на мосту. Удобны для интенсивной работы, обеспечивают хороший обзор. Используются при опасных или сложных технологических процессах.

Преимущества использования подвесных мостовых кранов

По сравнению с напольными грузоподъёмными механизмами (козловыми кранами, вилочными погрузчиками) подвесные системы обладают рядом значимых плюсов.

Экономия производственной площади. Кран не занимает места на полу, проходы и зоны складирования остаются свободными.
Высокая точность позиционирования. Электрические краны позволяют плавно перемещать груз с миллиметровой точностью, что критично при сборке станков или загрузке обрабатывающих центров.
Возможность обслуживания всей площади цеха. Мост перекрывает весь пролёт здания, а тележка перемещается вдоль моста — в итоге кран достигает любой точки прямоугольной рабочей зоны.
Энергоэффективность. Современные двигатели с частотным регулированием потребляют меньше электроэнергии по сравнению с устаревшими моделями.
Безопасность. Ограничители грузоподъёмности, концевые выключатели и системы аварийной остановки предотвращают перегрузки и аварии.
Простота интеграции. Подвесные краны легко встраиваются в автоматизированные линии и управляются с помощью PLC-контроллеров.

Стандартные параметры подвесных мостовых кранов (пример)

📏 Грузоподъёмность: от 0,5 до 32 тонн (по спецзаказу до 50 тонн)
📐 Пролёт моста: от 3 до 34 метров
⚡ Скорость подъёма: 2–12 м/мин (регулируемая)
🚀 Скорость передвижения моста: 10–32 м/мин
🔌 Напряжение питания: 380В, 50Гц (стандарт)

Области применения

Подвесные мостовые краны нашли применение в десятках отраслей. В машиностроении они перемещают детали двигателей, корпуса редукторов, литые заготовки между станками. На складах металлопроката — укладывают трубы, листы, профили. В химической промышленности (с взрывозащищенным исполнением) — обслуживают реакторы и сушильные камеры. Также их используют в целлюлозно-бумажной, деревообрабатывающей, строительной индустрии и в портовых ангарах. Кроме того, подвесные краны часто монтируют в ангарах для ремонта самолётов и вертолётов, где необходима деликатная подвеска дорогостоящих агрегатов.

Критерии выбора подвесного мостового крана

Чтобы приобрести кран, идеально подходящий под задачи предприятия, необходимо учесть ряд факторов.

Грузоподъёмность и режим работы. Следует определить максимальный вес единичного груза и частоту подъёмов в смену. Для интенсивной работы (более 8 часов в сутки) выбирают краны с группой режимов А5–А7.
Пролёт и высота подъёма. Измеряются параметры цеха: расстояние между стенами, высота до низа ферм. Пролёт моста должен перекрывать всю рабочую зону.
Тип управления. Радиопульт даёт свободу перемещения, кнопочный пульт на гибком подвесе — бюджетное и надёжное решение. Для опасных зон предпочтительна кабина.
Условия эксплуатации. Для взрывоопасных сред требуется специальное исполнение (Ex). В запылённых помещениях — повышенная степень защиты двигателей.
Возможность модернизации. Желательно предусмотреть резерв для установки частотных преобразователей или дополнительных подвесок.
Сертификация и гарантия. Кран должен иметь разрешение Ростехнадзора (при грузоподъёмности более 1 тонны) и сертификат соответствия ТР ТС.

Монтаж и обслуживание

Установка подвесного крана — ответственный этап, требующий проектной документации. Предварительно проверяют несущие способности перекрытий, монтируют подкрановые пути с соблюдением параллельности и горизонтальности. Крепление осуществляется анкерными болтами к закладным деталям. После монтажа проводят испытания под нагрузкой (статической и динамической). Обслуживание включает ежемесячный осмотр металлоконструкций, проверку тормозов, смазку ходовых колёс и редукторов, замену изношенных канатов. Периодическое техническое освидетельствование проводится специализированной организацией — раз в год или чаще в зависимости от режима работы.

Заключение

Подвесные мостовые краны — эффективное и экономичное решение для перемещения грузов внутри производственных помещений. Они экономят пространство, повышают производительность и безопасность труда. При выборе конкретной модели следует опираться на грузоподъёмность, пролёт, интенсивность работы и условия эксплуатации. Современные модели с электронным управлением и частотной регулировкой обеспечивают плавный ход и высокую точность позиционирования. Инвестиции в качественный подвесной кран окупаются за счёт оптимизации логистических процессов и снижения ручного труда. Перед покупкой рекомендуется проконсультироваться с инженерами-механиками и изучить отзывы о производителе, чтобы приобрести надёжное оборудование, которое прослужит не один десяток лет.
