Современные электросетевые комплексы и линии связи невозможно представить без надежных соединительных элементов, обеспечивающих герметичность, механическую прочность и сохранение проводимости на стыках. Кабельные муфты являются ключевым звеном при прокладке, ремонте и ответвлении силовых и контрольных кабелей. Неправильно подобранная муфта сводит на нет все преимущества дорогостоящего кабеля: возникает риск пробоя изоляции, коротких замыканий и потери сигнала. Правила выбора этих изделий базируются на совокупности факторов — от типа изоляции до условий окружающей среды. Инженерные решения в этой области постоянно совершенствуются, но базовые принципы остаются неизменными на протяжении десятилетий. В данной статье подробно рассматривается классификация кабельных муфт от https://raychem.su/ , их конструктивные особенности и алгоритм подбора оптимального варианта для конкретных задач.
1. Функциональное назначение и типы муфт
В зависимости от того, какая задача стоит перед монтажником или проектировщиком, выбирается тип соединительного устройства. Все кабельные муфты делятся на три основные категории по своему назначению, и каждая из них имеет строго определенную область применения.
Соединительные (промежуточные) муфты
Данный тип используется для соединения двух отрезков кабеля в единую линию. Это наиболее распространенная категория, применяемая при строительстве новых линий электропередачи, а также при ремонте поврежденных участков трассы. Соединительные муфты должны полностью восстанавливать все защитные покровы кабеля: экран, изоляцию, оболочку и броню. Качество такого соединения не должно уступать целостному участку кабеля по электрическим характеристикам.
Концевые муфты (заделки)

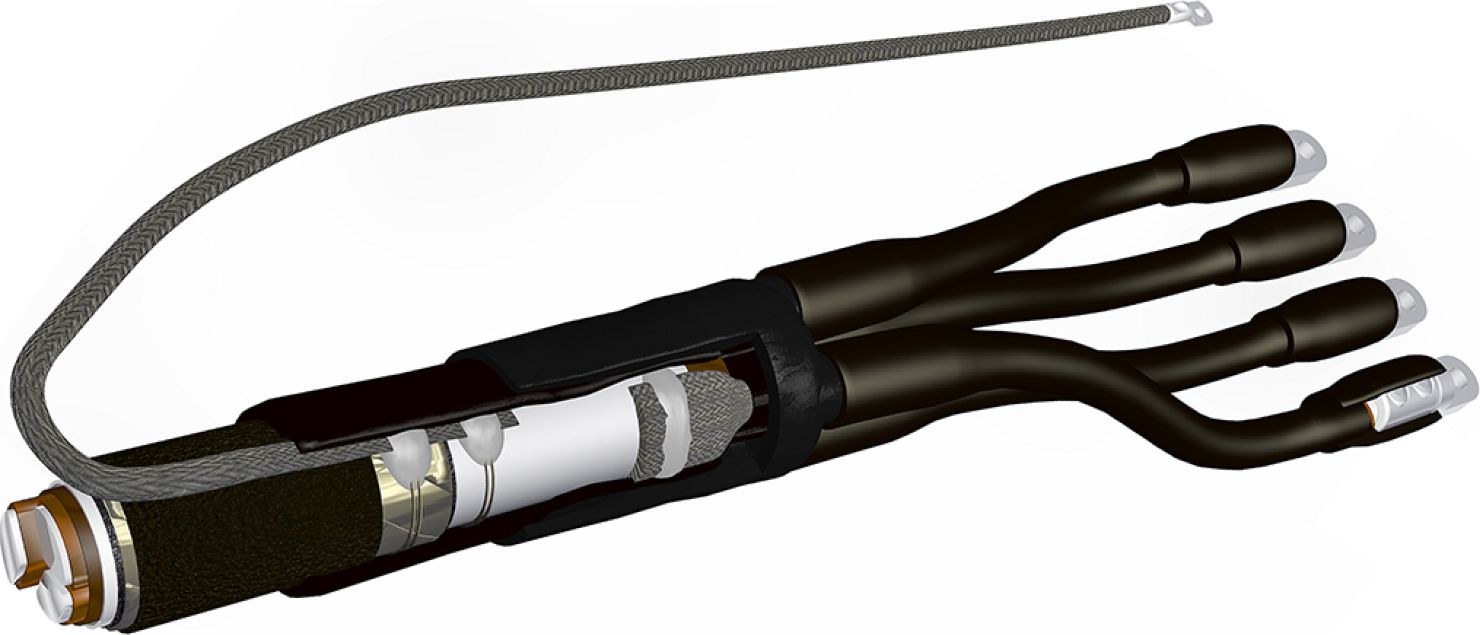

Эти устройства монтируются на концах кабеля для подключения к электрооборудованию: распределительным щитам, трансформаторам, электродвигателям или воздушным линиям. Основная задача концевой заделки — предотвращение проникновения влаги внутрь кабеля и исключение пробоя по поверхности среза изоляции. Концевые муфты могут устанавливаться как внутри помещений (сухие и чистые условия), так и снаружи, где требуется повышенная защита от ультрафиолета и осадков.
Ответвительные муфты
Используются для создания отводов от основной магистрали без разрезания несущей жилы. Особенно востребованы в сетях освещения, распределительных сетях жилых кварталов и промышленных объектов. Конструкция ответвительных муфт позволяет подключать абонентские линии под напряжением (при использовании специального инструмента) или на отключенной линии, что ускоряет электромонтажные работы и минимизирует количество разрывов кабеля.
2. Классификация по способу монтажа и изоляции
Способ изоляции токоведущих частей и технология сборки муфты являются определяющими при выборе инструмента и квалификации персонала. Современный рынок предлагает три основных технологии, каждая из которых имеет четкие критерии применения.
- Термоусаживаемые муфты: Изготавливаются из сшитого полиэтилена или полиолефина. Монтаж производится с помощью газовой горелки или промышленного фена. Под воздействием высокой температуры трубки и манжеты плотно обжимают кабель, создавая герметичное соединение. Отличаются доступной ценой и широким размерным рядом. Критически важно строго соблюдать температуру нагрева: недогрев ведет к разгерметизации, перегрев — к разрушению материала.
- Холодноусаживаемые муфты: Представляют собой эластичные элементы (силикон или EPDM-резину), предварительно растянутые на спиральном корде. Монтаж заключается в удалении корда, после чего муфта плотно облегает кабель за счет эластичности материала. Не требуют нагрева, что повышает безопасность и скорость работ. Идеальны для объектов с повышенными требованиями пожарной безопасности, а также для работы во взрывоопасных зонах. Обеспечивают высокое и стабильное усилие обжатия с течением времени.
- Муфты, заливаемые компаундами: Традиционная технология, при которой внутрь подготовленной формы заливается эпоксидный смоляной состав или битум. Обеспечивают абсолютную монолитность изоляции, но являются наиболее трудоемкими в монтаже. Требуют времени на полимеризацию и аккуратной подготовки компонентов. Используются в сетях напряжением до 10 кВ и в агрессивных средах, где химическая стойкость играет решающую роль.
3. Материалы изготовления и их влияние на долговечность
Долговечность кабельной муфты напрямую зависит от материалов, использованных в производстве изоляционных и уплотнительных компонентов. Различные полимеры ведут себя по-разному под воздействием ультрафиолета, озона, масел и перепадов температур. Ниже представлена сравнительная таблица основных материалов.
| Материал | Преимущества | Недостатки / особенности |
|---|---|---|
| Полиолефин (термоусадочный) | Низкая стоимость, легкость, стойкость к УФ-излучению, хорошие диэлектрические свойства. | Чувствительность к механическим повреждениям, необходимость точного нагрева. |
| Силикон (холодная усадка) | Гидрофобность (отталкивает воду), высокая эластичность, широкий температурный диапазон (-60°C до +200°C), стойкость к трекингу. | Высокая цена, требует осторожности при монтаже острыми предметами. |
| EPDM (этилен-пропиленовый каучук) | Высокая механическая прочность, стойкость к озону и пару, отличная адгезия к изоляции кабеля. | Меньшая термостойкость по сравнению с силиконом, усадка только холодным способом. |
| Эпоксидные компаунды | Монолитность, высокая электрическая прочность, устойчивость к агрессивным средам и растворителям. | Трудоемкий монтаж, токсичность до застывания, неремонтопригодность. |
4. Критерии выбора: от напряжения до сечения жил
Подбор конкретной модели муфты осуществляется не абстрактно, а на основе четких технических характеристик кабельной линии. Ошибка даже в одном параметре делает эксплуатацию линии аварийно-опасной. Инженеры рекомендуют обращать внимание на следующие пять ключевых критериев.
- Уровень напряжения: Муфты строго разделяются по классам напряжения (до 1 кВ, 10 кВ, 20 кВ, 35 кВ и выше). Использование муфты на более высокое напряжение экономически нецелесообразно, а на более низкое — приведет к пробою. Каждая муфта тестируется заводским напряжением, превышающим номинальное.
- Сечение и количество жил: Диапазон сечений, на который рассчитана муфта, всегда указывается в паспорте. Муфта должна плотно охватывать жилу. Для многожильных кабелей важна конструкция, разводящая жилы в стороны (для концевых муфт) или надежно изолирующая каждую жилу отдельно внутри общего корпуса.
- Тип изоляции кабеля: Бумажная пропитанная изоляция требует особых муфт, предотвращающих вытекание масла и увлажнение бумаги. Для кабелей с изоляцией из сшитого полиэтилена (СПЭ) применяются другие конструктивные решения, учитывающие продольную и поперечную герметизацию.
- Наличие брони и экрана: Для бронированных кабелей необходимы муфты с элементами восстановления брони (стальные ленты или проволока) и соединения их на корпус муфты для обеспечения непрерывности цепи заземления. Экранированные жилы требуют особого внимания к снятию статического заряда.
- Условия прокладки: В земле (траншее) муфта должна выдерживать давление грунта и грунтовые воды, иметь антикоррозийную защиту. В кабельных коллекторах и шахтах важна пожаробезопасность (исполнение «нг-LS»). На открытом воздухе обязательна защита от солнечной радиации.
5. Особенности монтажа и проверка качества
Даже идеально подобранная муфта выйдет из строя, если нарушена технология установки. Подготовка концов кабеля — самый ответственный этап. Ступенчатая разделка оболочек, удаление полупроводящих слоев, зачистка контактных поверхностей — все операции должны выполняться специальным инструментом, исключающим надрезы основной изоляции. Особое внимание уделяется чистоте: попадание пыли, влаги или грязи на токоведущие части в момент монтажа неизбежно приведет к образованию проводящих мостиков и последующему разряду. После монтажа кабельная линия подвергается высоковольтным испытаниям, которые подтверждают целостность изоляции и правильность сборки. Для ответственных объектов рекомендуется применять муфты с индикаторами наличия напряжения или с системой мониторинга частичных разрядов, что позволяет прогнозировать остаточный ресурс соединения.
6. Типичные ошибки при выборе и эксплуатации
Анализ отказов кабельных линий показывает, что большинство проблем закладывается еще на этапе спецификации оборудования. Самая распространенная ошибка — попытка универсализации, когда для кабеля с изоляцией из сшитого полиэтилена приобретается муфта, предназначенная для кабелей с бумажной изоляцией. Это приводит к несовместимости материалов и нарушению герметичности. Вторая по частоте ошибка — игнорирование диаметра кабеля по броне и оболочке: муфта может подходить по сечению жилы, но не перекрывать броню, оставляя ее открытой для коррозии. Также часто встречается экономия на дополнительных компонентах, таких как экранирующие провода, медные ленты и специальные смазки, которые входят в комплект не всех муфт, но критически важны для конкретного типа кабеля. Только скрупулезный учет всех нюансов — от материала жилы до температуры окружающей среды при монтаже — гарантирует, что кабельная муфта прослужит весь срок службы линии, не напоминая о себе аварийными отключениями.
