В сфере грузоподъемных и строительных работ, где техника функционирует в условиях значительных переменных нагрузок, критически важным элементом обеспечения стабильности и безопасности являются специальные подкладки. Эти устройства, часто недооцененные, играют ключевую роль в распределении давления и предотвращении аварийных ситуаций. Подробная и актуальная информация тут позволяет специалистам принимать взвешенные решения при выборе и эксплуатации данных приспособлений. Правильный подбор и использование подкладок напрямую влияют на безопасность персонала, сохранность самой техники и целостность грунта или покрытия рабочей площадки.
Назначение и принцип работы подкладок

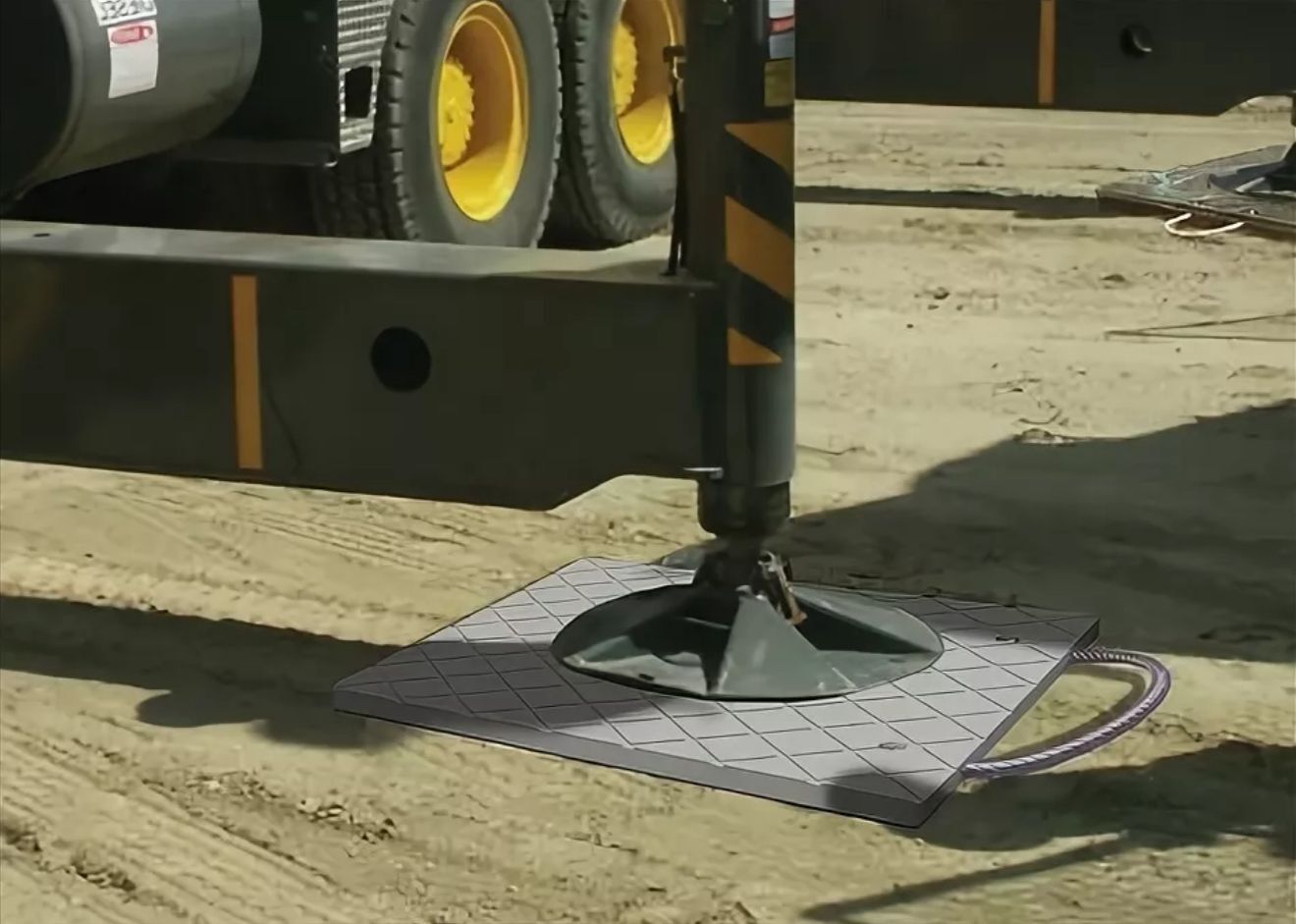

Основная функция подкладок (или подпятников) — создание надежной и устойчивой опорной поверхности для выносных опор (аутригеров) кранов, манипуляторов, подъемников и другой спецтехники. При подъеме груза центр масс оборудования смещается, создавая колоссальное давление на точки опоры. Без использования распределительных площадок опоры могут продавить асфальт, провалиться в грунт или сместиться, что неизбежно приведет к потере устойчивости и опрокидыванию.
Принцип работы основан на простом физическом законе: увеличение площади опоры приводит к снижению давления на единицу площади грунта. Качественная подкладка эффективно перераспределяет точечную нагрузку от штока аутригера на большую площадь, обеспечивая надежный контакт даже на слабых или неровных поверхностях. Это особенно важно при работе на асфальте, плитке, рыхлом грунте или вблизи подземных коммуникаций.
Разновидности подкладок для спецтехники
Конструкция и материал подкладок варьируются в зависимости от типа техники, максимальной нагрузки и условий работы. Основные виды можно классифицировать следующим образом.
По типу техники и конструкции:
- Подкладки под аутригеры автокранов и манипуляторов: Как правило, это прочные, часто составные конструкции, рассчитанные на экстремальные нагрузки. Могут иметь квадратную, прямоугольную или круглую форму. Для тяжелых кранов используются сэндович-панели из комбинации разных материалов (например, сталь + армированный полиуретан).
- Подкладки под аутригеры вышек, подъемников и легкой техники: Обычно легче и могут изготавливаться из высокопрочного пластика (полиамида, сверхвысокомолекулярного полиэтилена) или армированной резины. Часто имеют форму «салазок» для удобства перемещения.
- Дорожные плиты (переходные плиты): Крупноформатные железобетонные или композитные плиты, используемые для создания временной дороги или рабочей площадки под тяжелую технику, а также в качестве усиленной основы под аутригеры на очень слабых грунтах.
По материалу изготовления:
- Деревянные (из твердых пород дерева): Классический, но устаревающий вариант. Используются для небольших нагрузок. Главные недостатки — склонность к гниению, расслаиванию и относительно низкая прочность.
- Стальные: Обладают высокой прочностью и долговечностью. Недостаток — большой вес, склонность к скольжению на некоторых поверхностях и риск повреждения асфальта острыми краями. Часто используются в комбинации с демпфирующими прокладками.
- Полимерные (композитные): Современный и наиболее предпочтительный вариант. Изготавливаются из сверхвысокомолекулярного полиэтилена (СВМПЭ), полиамида или армированного полиуретана. Имеют малый вес при высокой прочности, не подвержены коррозии, не портят дорожное покрытие, обладают отличным сцеплением с поверхностью и аутригером.

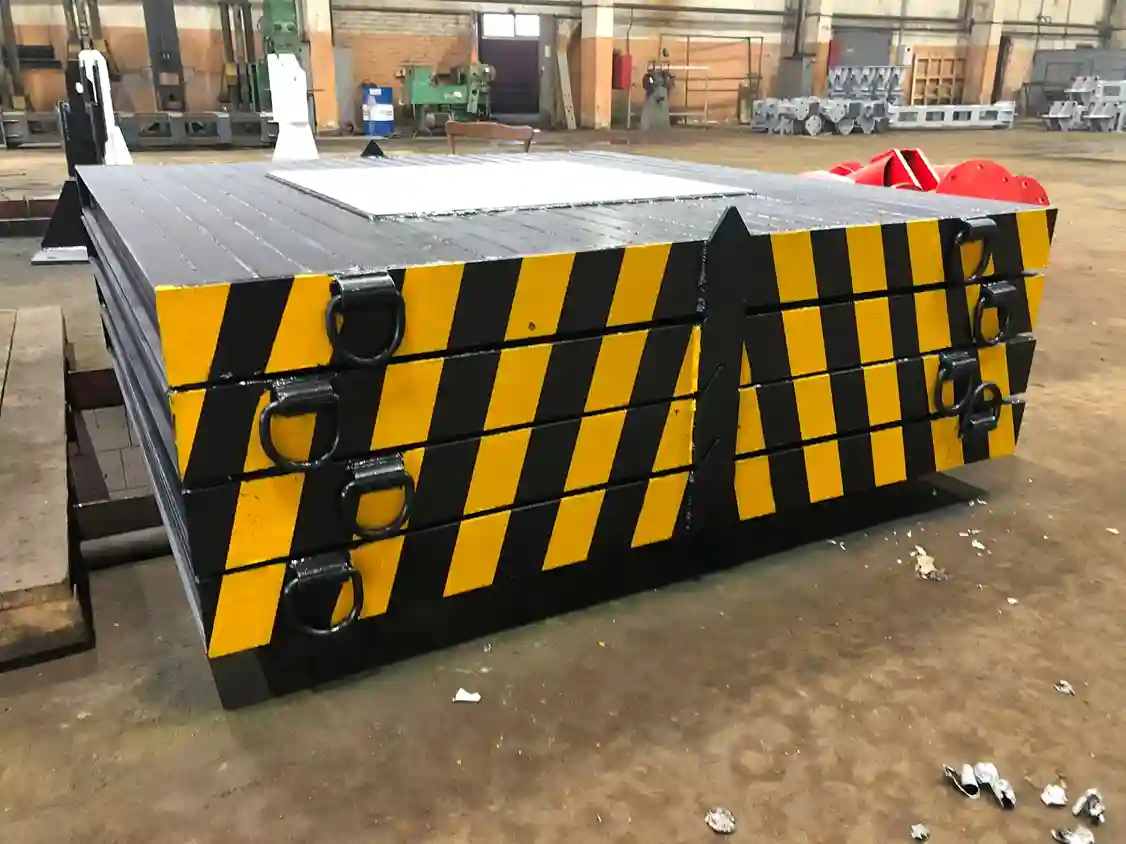

- Многослойные комбинированные (сэндвич): Сочетают преимущества разных материалов. Например, стальное основание для жесткости, полимерная или резиновая прослойка для амортизации и сцепления, и износостойкий верхний слой.
Критерии выбора подкладок
Выбор подходящих подкладок — ответственная задача, от которой зависит безопасность на объекте. При подборе необходимо учитывать несколько ключевых параметров.
- Максимальная нагрузка: Основной параметр. Необходимо знать полную массу техники с максимальным грузом и распределение нагрузки на каждый аутригер. Подкладка должна иметь запас прочности не менее 25-30%. Производители всегда указывают максимальную допустимую нагрузку на изделие.
- Тип и состояние поверхности: Для асфальта или тротуарной плитки требуются подкладки с большой площадью и мягким, неабразивным материалом (полимеры). Для рыхлого грунта подойдут конструкции с рельефной нижней поверхностью для лучшего сцепления с землей. На уклонах необходимы подкладки с системой клиньев или регулируемым углом наклона.
- Размер и площадь: Чем больше площадь подкладки, тем лучше распределяется давление. Размер должен соответствовать размеру башмака аутригера с запасом по периметру.
- Вес и мобильность: Легкие полимерные подкладки значительно упрощают процесс их установки и транспортировки, что повышает эффективность работы бригады.
- Стойкость к внешней среде: Материал должен быть устойчив к влаге, маслам, химическим реагентам и перепадам температур, характерным для строительных площадок.
- Наличие сертификатов и соответствие стандартам: Качественная продукция должна соответствовать отраслевым стандартам безопасности и иметь необходимые сертификаты испытаний.
Правила безопасной эксплуатации и хранения
Даже самые качественные подкладки не гарантируют безопасность при неправильном использовании. Соблюдение правил эксплуатации является обязательным.
- Перед началом работ всегда проверять целостность подкладок: отсутствие трещин, деформаций, расслоения материала.
- Поверхность под установку должна быть расчищена от мусора, льда и быть по возможности ровной.
- Подкладка должна устанавливаться строго горизонтально и плотно прилегать к грунту. Под нее нельзя подкладывать случайные предметы для выравнивания.
- Башмак аутригера должен располагаться по центру подкладки. Смещение крана в процессе работы недопустимо.
- Запрещается использовать подкладки, на которых появились признаки критического износа или повреждения.
- После работы подкладки необходимо очистить от грязи и хранить в сухом месте, защищенном от прямых солнечных лучей. Стальные изделия следует обрабатывать антикоррозионными составами.
- Важно проводить регулярный визуальный осмотр всего парка подкладок, ведя журнал их состояния.
Экономический эффект от использования качественных подкладок
Инвестиции в профессиональные подкладки окупаются быстро и многократно. Во-первых, они предотвращают колоссальные убытки, связанные с опрокидыванием техники, ремонтом поврежденного дорожного покрытия или разрушением подземных коммуникаций. Во-вторых, они продлевают срок службы самой техники, снижая ударные нагрузки на гидравлику аутригеров и раму. В-третьих, легкие и удобные подкладки экономят время на их установку, увеличивая общую производительность работы крана или манипулятора. Кроме того, использование сертифицированного оборудования снижает риски штрафов со стороны контролирующих органов и страховые премии. Таким образом, правильный выбор подкладок — это не статья расходов, а взвешенное вложение в безопасность, эффективность и репутацию компании.
В заключение стоит отметить, что современный рынок предлагает широкий спектр решений для обеспечения устойчивости спецтехники. От классических стальных плит до инновационных полимерных систем — каждый вариант имеет свою область применения. Глубокое понимание принципов работы, условий эксплуатации и требований безопасности позволяет подобрать оптимальный комплект подкладок, который станет надежным фундаментом для успешного и безаварийного выполнения любых подъемно-транспортных операций. Регулярное обновление знаний и изучение новой информации о материалах и технологиях в данной области является обязанностью каждого ответственного специалиста.
